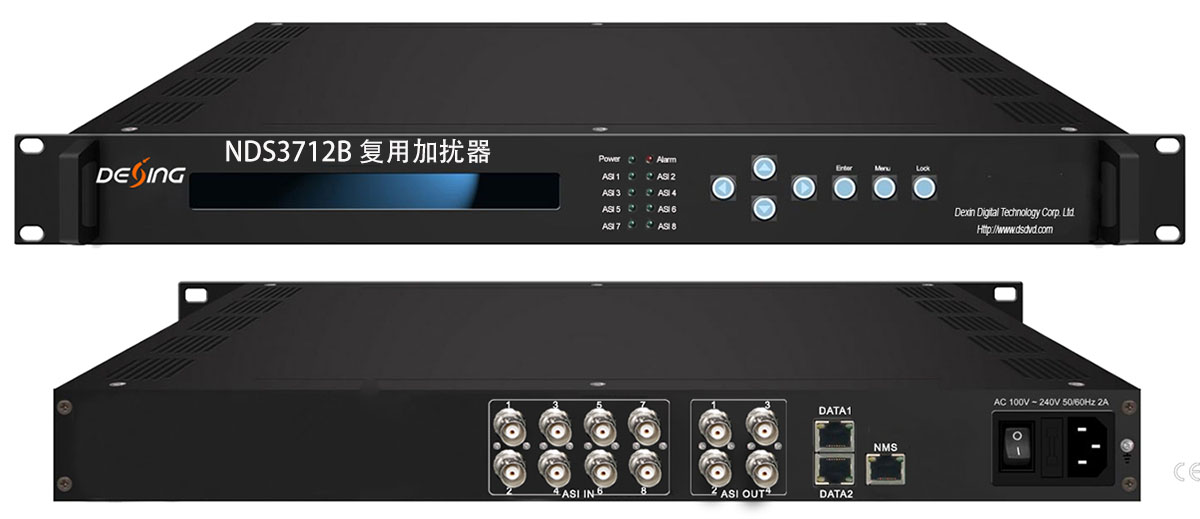

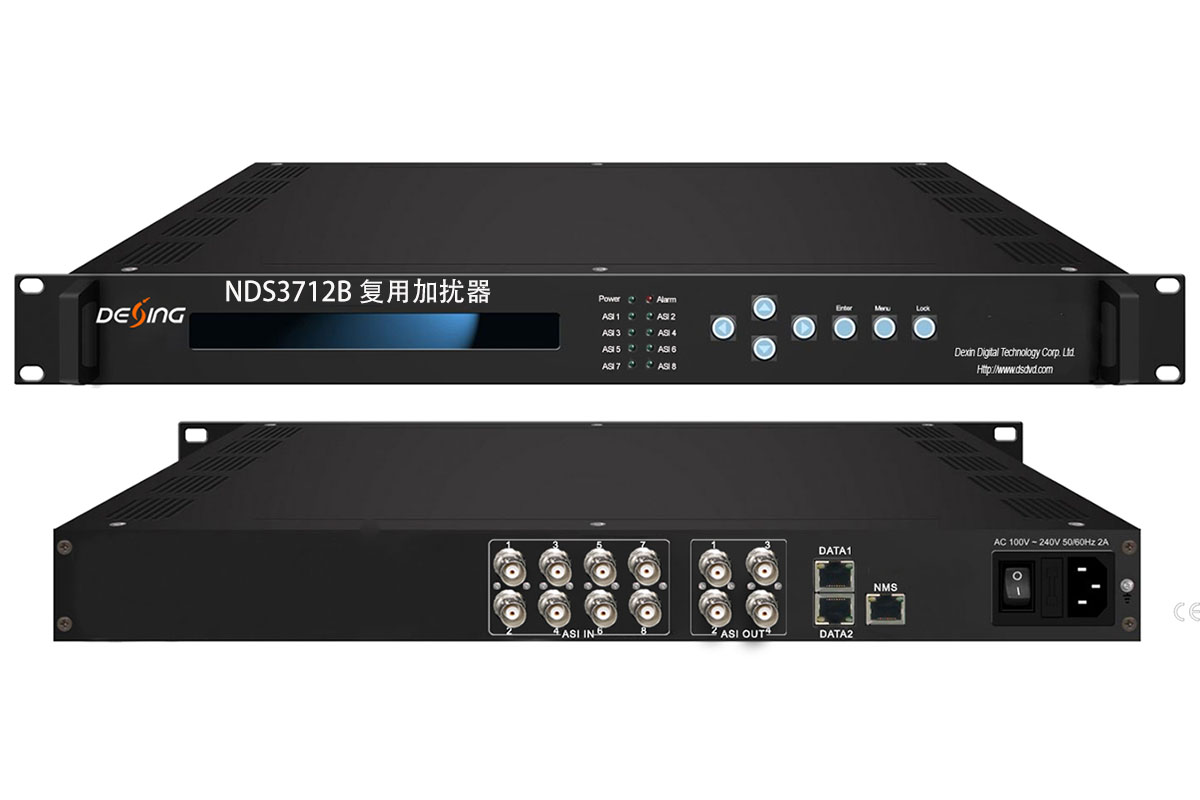

德芯NDS3712B 复用加扰器

NDS3712B多路复用加扰器是数字电视广播前端系统中最新的多路复用和加扰设备。它最多可以接收8个ASI和512个IP输入，并在多路复用和加扰后输出TS。有2组单独的ASI输出端口和GE端口用于IP输出。多路复用器扰码器具有普通TS多路复用器的所有功能，包括程序多路复用、PID重映射等。多路复用器还可以将EPG（电子节目指南）和数据广播信息插入到每个输出流中。综上所述，其高集成度和成

立即咨询立即咨询

咨询电话：400-136-0988

微信：13925269500邮箱：yaonok@qq.com

产品详情

1. 产品概述

NDS3712B多路复用加扰器是数字电视广播前端系统中最新的多路复用和加扰设备。它最多可以接收8个ASI和512个IP输入，并在多路复用和加扰后输出TS。有2组单独的ASI输出端口和GE端口用于IP输出。多路复用器扰码器具有普通TS多路复用器的所有功能，包括程序多路复用、PID重映射等。多路复用器还可以将EPG（电子节目指南）和数据广播信息插入到每个输出流中。综上所述，其高集成度和成本效益的设计使该设备在有线电视广播系统中得到了广泛的应用。

2. 主要特点

A. 完全符合ISO13818和EN300 468标准

B. 支持8个ASI输入，用于重新复用

C. 通过UDP协议的DATA 1和DATA 2支持64个IP输入

D. 支持精确的PCR调整/PID重新映射/PSI/SI重建和编辑

E. 支持6种不同的同密（CAS ETR289、ETSI 101 197、ETSI 103 197）

F. 两组（每组有2个通道）独立的ASI输出

G. UDP上的IP（2个MPTS）、作为ASI输出（RJ45）镜像的RTP/RTSP输出、GE端口、数据1和数据2

H. 巨大的缓冲存储器，用于保存溢出的码流

I. 支持将一个程序多路传输到所有输出

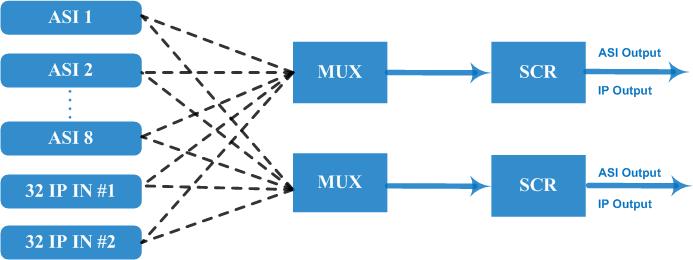

3. 原理图

4. 技术指标

输入	8 ASI 输入+64 IP 输入 DATA 1 和 DATA 2，UDP 协议
复用	PID 重映射
	PCR 精准调整
	PSI/SI (PAT, PMT) 表自动生成和编辑
加扰	同位加密 CA	6
	标准	ETR289, ETSI 101 197, ETSI 103 197
	连接	Local/Remote connect
输出	ASI	2 groups separate outputs (each group has 2 channels)
输出	IP	MPTS over UDP, RTP/RTSP output (RJ45), 1000Mbps Ethernet, DATA 1 and DATA 2
PID	输出范围	0x0000—0x1FFF
	PID 透传	Any PID transparent and mapping achievable
	PID 数量	512
NMS 网管	Ethernet port	10/100M/1000M self adaption
通用	尺寸	482mm×300mm×44mm (WxLxH)
	重量	3.5kg
	温度	0~45℃(工作), -20~80℃(储存)
	电源	AC 110V±10%, 50/60Hz Or AC 220V±10%, 50/60Hz

5.应用场景
